Miguel López Caballero

Se corrige el defecto del laser rojo, pero se detecta que los motores de pasos no funcionan correctamente, el que mas falla es el que sostiene el laser rojo, se desmonta el mecanismo para limpiarlo y ver que es lo que falla, se descarta el mecanismo ya que funciona correctamente en ambos motores, por lo que falta revisar el circuito que manda los pulsos a los motores.

Para la utilizar el programa que controla las cámaras hay que seguir los siguientes pasos:

1.- Primero alinear los laser con el programa D:\Miguel\programas\puerto con este programa se acomodan los sensores de tal manera que que tengan el recorrido correcto de todo el cilindro, esto para ambos lados, se nota cuando en la pantalla el numero cambia su valor, esto quiere decir que sensor esta en buena posición.

2.- Con el mismo programa de puerto se ponen en 0 el recorrido, esto se logra moviendo los motores de la parte inferior hasta que cambie el numero en la pantalla, siempre moviendo el motor de tal manera que toque el sensor de la parte izquierda y el de la parte inferior respectivamente.

3.- Se abre el programa D:\Miguel\programas\vh-completo y se sigue el protocolo para el funcionamiento del programa que fue editado por Efrain.

Se prueban las cámaras para empezar a tomar fotos, y trabajan correctamente.

Se prueban los lasers pero el cable del laser rojo no funciona adecuadamente.

Se prueban los motores y el que hace el recorrido horizontal no funciona correctamente.

Se corre otro experimento con las nuevas modificaciones. Se espera que la temperatura se mantenga constante.

El programa que se utiliza para correr estos experimentos este en D/tempdiferencial.vi, se utiliza este ya que lo único que nos interesa en este momento es la temperatura.

Para poder cambiar el intervalo de tiempo se pulsa crtl-e, en el block diagram se da doble click sobre DAQ Assistant el cual nos va a mostrar una ventana en la cual se modifica la opción clock settings.

En este experimento se nota que la parte de entrada del agua del baño térmico esta tapada por lo que no hay flujo de agua, además de que el agua en la cubeta se calienta conforme pasa el tiempo, por lo que estos problemas dificultan el experimento. Lo bueno de este experimento es que se afirma que el baño térmico de la parte superior funciona correctamente, ya que la temperatura se midió con un termómetro y se fue abriendo el archivo y eran las mismas.

Se termino de construir la cámara de temperatura constante de la parte superior de la celda, en esta ocasión ya no se presentaron fugas de ninguna manera. El material que se utilizo fue pegamento epoxi especial para pegar plástico y vidrio, además de teflón y silicon para sellar la parte superior, se decidió utilizar estos materiales ya que al cerrar la cámara por la parte superior se presentaban pequeñas fugas utilizando solo teflón, por lo que para eliminar este defecto se opto por utilizar silicon.

Objetivo: Construir la cámara de temperatura constante para la parte superior de la celda.

Material:

• Bomba sumergible

• Manguera de latex

• Manguera de silicón

• Reducciones

Se necesita comprar oring diferente por que se cambia todo el empaque debido a fugas.

Para sellar las roscas se recomienda utilizar teflon ya que como el sistema es de naylamid las roscas no son muy impermeables, esto se recomienda ya que se probaron orings y no funciono.

En este trabajo se presenta un rango de mediciones de temperatura hechas en la cavidad cilíndrica para el fenómeno de convección natural en función del tiempo. Lo que se utilizo para este experimento fue una cavidad cilíndrica de 2 cm de alto por 1.6 cm de diámetro. El fluido que se utilizo fue agua destilada. Las mediciones de temperatura son en intervalos de .001 segundos, en un tiempo total de 2 horas y 30 minutos, la temperatura inicial fue de 29.3 ° C , cada 30 minutos se incremento la temperatura de 2 a 4 grados alternadamente, para terminar con una temperatura de 41.5 ° C.

Este poster se baso principalmente en un experimento que trata de exponer el intervalo de número de Rayleigh al que se tiene acceso con el equipo experimental, esté intervalo se logro determinar debido a que el número de Rayleigh en nuestro experimento solo varia debido al gradiente de temperatura ya que los demás parámetros permanecen fijos debido a las condiciones a las cuales se somete el experimento.

Además en este poster igualmente se muestra la cavidad en la cual se realizara el experimento, describiendo sus componentes y la posición de los termopares.

poster.pdf

• Se modifico la posición de los termopares en el cilindro, se pusieron dos termopares encontrados, otro en diferencial y e ultimo en la base.

• Se corrió un experimento en el cual se vario la temperatura del baño térmico, se empezó con 29 °C, a los 30 minutos se incremento la temperatura a 33.5 °C, en los siguientes 30 minutos se volvió a incrementar a 35.2 , en los siguientes 30 minutos se volvió a incrementar 39.2 y al final se incremento después de 30 minutos a 41.2.

• Los termopares de omega de tipo T tienen un error de .4% o 0.5 °C, y la tarjeta de adquisición de datos es la SCXI-1100.

• Para la comprobación de que los termopares estén a temperatura constante se utilizo un aparato para calibrar termopares y las lecturas están el archivo cal1.txt, se comprobó que el aparato para calibrar termopares funcionara adecuadamente y así fue.

• Se noto que en el archivo cal1.txt, la gráfica en verde es mas estable que la roja, esto es debido a que el termopar de fabrica es el que indica esta gráfica.

• El programa de medición de temperaturas de labview solo funciona cuando los termopares que se van a medir están conectados en linea y no usando el canal 0.

• Se monta el recipiente para hacer el experimento del cambio de volumen en el agua, el experimento se realizara después.



• Se nota que para poder poner el recipiente adecuadamente, se necesita colocar, primero el recipiente y después los postes que lo sujetan.

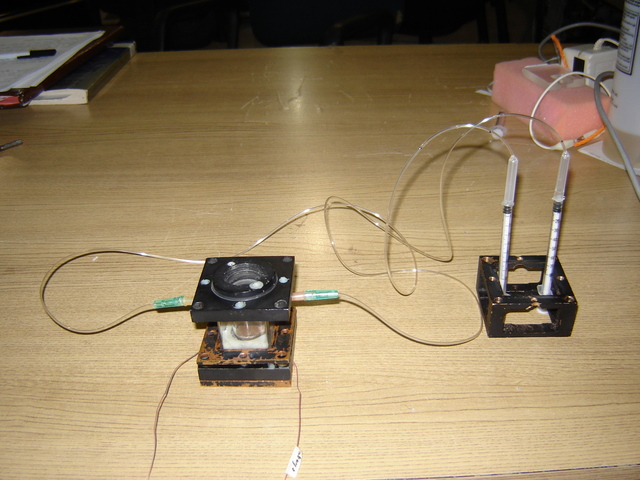

• Se termino el diseño de las jeringas como se muestra en la foto.
